راهنمای جامع استانداردهای کشش سیم و مفتول صنعتی (بررسی DIN و EN)

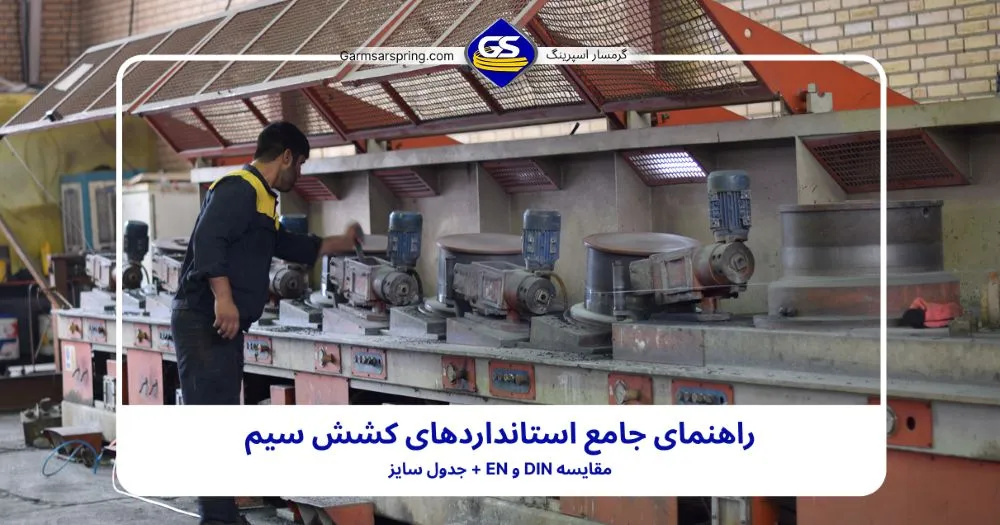

فرآیند کشش سیم (Wire Drawing) یکی از مهمترین عملیاتهای شکلدهی فلزات است که برای کاهش قطر و افزایش طول مفتولها تحت شرایط کشش سرد انجام میشود. در این فرآیند، دستیابی به خواص مکانیکی یکنواخت و تلرانس ابعادی دقیق، تنها در سایه پیروی از استانداردهای بینالمللی کشش سیم امکانپذیر است. در این مقاله از گرمسار اسپرینگ، به بررسی دقیق استانداردهای مرجع آلمانی و اروپایی، مشخصات مکانیکی و جداول سایز مفتولهای صنعتی میپردازیم.
اهمیت رعایت استاندارد در فرآیند کشش مفتول
تولید مفتول بدون در نظر گرفتن استانداردهای متالورژیکی، منجر به افت کیفیت، شکنندگی و عدم تطابق ابعادی میشود. استانداردها مشخص میکنند که یک مفتول فنر فولادی باید چه درصد کربنی داشته باشد، چه میزان تنش را تحمل کند و تلرانس ابعادی آن در قطرهای مختلف چقدر باشد. این الزامات، بهویژه در تولید مفتولهای فنر و سیمبکسلها که تحت تنشهای دینامیکی بالا هستند، حیاتی است.
استانداردهای آلمانی (DIN) در تولید سیم و مفتول
موسسه استاندارد آلمان (Deutsches Institut für Normung) برای دههها مرجع اصلی صنایع فولاد در ایران و جهان بوده است. در حوزه کشش سیم، استاندارد DIN 17223 یکی از شناختهشدهترین مراجع برای تولید مفتولهای فولادی فنر است.
بررسی استاندارد DIN 17223
این استاندارد به مفتولهای فولادی غیرآلیاژی که از طریق کشش سرد و عملیات پتنتینگ تولید میشوند، اختصاص دارد. استاندارد DIN 17223 مفتولها را بر اساس میزان استحکام کششی به کلاسهای مختلفی نظیر کلاس A، B، C و D تقسیم میکند. کلاسهای بالاتر (مثل C و D) برای کاربردهایی با تنشهای دینامیکی بالا و فنرهای حساس صنعتی استفاده میشوند.
استانداردهای اروپایی (EN)؛ جایگزینی مدرن برای صنایع
با یکپارچهسازی سیستمهای صنعتی در اروپا، استانداردهای EN (European Norm) جایگزین بسیاری از استانداردهای ملی از جمله DIN شدند. استاندارد EN 10270 معادل مدرن و بهبودیافتهی استانداردهای قبلی برای مفتولهای فنر است.
مزایا و الزامات استاندارد EN 10270
این استاندارد به چند بخش تقسیم میشود که پرکاربردترین آن در صنعت کشش سیم، EN 10270-1 است (مفتولهای فولادی غیرآلیاژی کشیدهشده به روش سرد). این استاندارد، مفتولها را بر اساس کاربرد (استاتیک یا دینامیک) و سطح استحکام به گریدهایی نظیر SL، SM، SH و DH دستهبندی میکند. دقت در آنالیز شیمیایی و تستهای پیچش (Torsion Test) در این استاندارد بسیار سختگیرانهتر است.
مقایسه جامع استاندارد آلمانی (DIN) و اروپایی (EN)
بسیاری از صنعتگران هنوز با نامگذاریهای DIN آشنا هستند، اما در نقشههای مهندسی جدید، استانداردهای EN حرف اول را میزنند. تفاوتها و تطابقهای اصلی این دو به شرح زیر است:
- نامگذاری گریدها: کلاس B در استاندارد DIN 17223 تقریباً معادل گرید SM در استاندارد EN 10270-1 است. همچنین کلاس C معادل گرید SH (استحکام بالا) در نظر گرفته میشود.
- دامنه شمول: استانداردهای EN جامعتر بوده و تلرانسهای سطحی و عیوب مجاز را با جزئیات دقیقتری نسبت به DIN تعریف میکنند.
- پذیرش بینالمللی: استاندارد EN اکنون در سطح جهانی به عنوان مرجع اصلی بازرسیهای کیفی پذیرفته شده است، در حالی که DIN بیشتر جنبهی تاریخی و کاربرد محلی دارد.
بررسی مشخصات مکانیکی در استانداردهای کشش سیم
خواص مکانیکی، قلب تپندهی استانداردهای مفتول هستند. در فرآیند کشش، پارامترهای زیر به دقت اندازهگیری میشوند:
- استحکام کششی نهایی (Rm): میزان نیرویی که مفتول قبل از پاره شدن تحمل میکند. بسته به قطر و گرید، این مقدار میتواند از 1000 تا بیش از 2200 مگاپاسکال متغیر باشد. هرچه مفتول بیشتر کشیده شود (کاهش سطح مقطع بیشتر)، استحکام کششی افزایش مییابد.
- تست پیچش (Torsion): برای ارزیابی انعطافپذیری (شکلپذیری) و عدم وجود ترکهای سطحی، مفتول باید تعداد دفعات مشخصی (مثلاً 25 دور کامل برای یک طول مشخص) حول محور خود بچرخد بدون آنکه بشکند.
- کاهش سطح مقطع (Z): نشاندهنده میزان انعطافپذیری مفتول در نقطه شکست است که بر حسب درصد بیان میشود.
جدول سایز و تلرانس ابعادی مفتولهای صنعتی
یکی از الزامات اصلی هر دو استاندارد DIN و EN، رعایت دقیق قطر مفتول است. تلرانس مجاز با توجه به قطر اسمی مفتول تعیین میشود. در جدول زیر، نمونهای از تلرانسهای استاندارد ابعادی را مشاهده میکنید:
| قطر اسمی مفتول (میلیمتر) | تلرانس مجاز (میلیمتر) | حداکثر دوپهنی مجاز (میلیمتر) |
|---|---|---|
| از 0.50 تا کمتر از 0.80 | ± 0.015 | 0.015 |
| از 0.80 تا کمتر از 1.60 | ± 0.020 | 0.020 |
| از 1.60 تا کمتر از 3.00 | ± 0.025 | 0.025 |
| از 3.00 تا کمتر از 6.00 | ± 0.030 | 0.030 |
| از 6.00 تا 10.0 | ± 0.040 | 0.040 |
(توجه: دوپهنی یا Ovality نباید از نصف کل تلرانس مجاز بیشتر باشد.)
خرید سیم و مفتول استاندارد از گرمسار اسپرینگ
برای تولید قطعات حساس صنعتی، استفاده از مفتولی که کاملاً منطبق بر استانداردهای روز دنیا باشد، یک انتخاب نیست، بلکه یک ضرورت است. ما در گرمسار اسپرینگ، با تکیه بر دانش متالورژی و ماشینآلات پیشرفتهی کشش، انواع مفتولهای فولادی و فنری را مطابق با الزامات سختگیرانه استانداردهای EN و DIN تولید و عرضه میکنیم. برای دریافت مشاوره فنی، استعلام قیمت و دریافت آنالیز مواد، همین حالا با کارشناسان ما تماس بگیرید.
