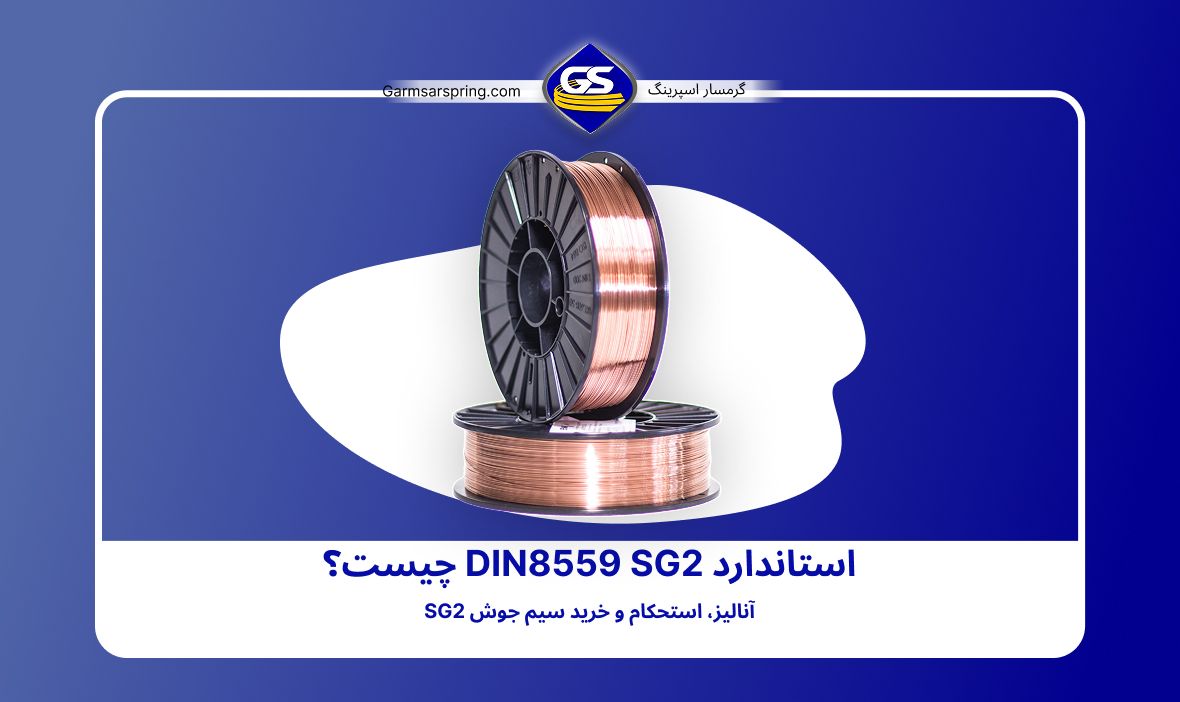

استاندارد DIN8559 SG2 چیست؟ راهنمای جامع سیم جوش صنعتی
در صنایع فلزی و جوشکاری، استفاده از متریال استاندارد تضمینکنندهی کیفیت و ایمنی سازهها است. یکی از پرکاربردترین سیم جوشهای مورد استفاده در جوشکاری قوس الکتریکی با گاز محافظ (MIG/MAG)، سیم جوش SG2 است که تحت استاندارد بینالمللی DIN8559 تولید میشود. در این مقاله در گرمسار اسپرینگ، به بررسی دقیق و فنی استاندارد DIN8559 SG2، آنالیز شیمیایی، خواص مکانیکی و الزامات کیفی آن میپردازیم.
معرفی کوتاه استاندارد DIN آلمان
عبارت DIN مخفف (Deutsches Institut für Normung) یا همان مؤسسه استاندارد آلمان است. این سازمان یکی از معتبرترین مراجع تدوین استاندارد در جهان است که الزامات فنی، ابعادی و کیفی محصولات مختلف از جمله فولادها و تجهیزات جوشکاری را مشخص میکند. استانداردهای DIN به دلیل دقت بالا، در سراسر صنایع فولادی ایران و جهان به عنوان مرجع اصلی شناخته میشوند.
استاندارد اصلی DIN8559 در صنعت جوشکاری
استاندارد DIN 8559 بهطور خاص به سیمجوشها، مفتولها و الکترودهای لخت مورد استفاده در جوشکاری قوسی با گاز محافظ (SG) برای فولادهای غیرآلیاژی و ریزدانه میپردازد. این استاندارد ترکیب شیمیایی، تلرانسهای ابعادی، شرایط تحویل و کلاسهای کیفی سیم جوش را تعیین میکند. زیرشاخههای معروفی مانند SG1، SG2 و SG3 در این استاندارد تعریف شدهاند که بر اساس میزان عناصر آلیاژی و استحکام نهایی دستهبندی میشوند.
بررسی تخصصی زیرشاخه SG2 در استاندارد DIN8559
سیم جوش SG2 (معادل ER70S-6 در استاندارد AWS) پرمصرفترین سیم جوش صنعتی در ایران و جهان است. تعادل عالی میان عناصر منگنز (Mn) و سیلیسیم (Si) در این گرید، باعث اکسیژنزدایی مناسب حوضچه جوش، روانی مطلوب مذاب و ایجاد گرده جوش باکیفیت و بدون تخلخل میشود.
ترکیب شیمیایی سیم جوش SG2 بر اساس استاندارد
کیفیت نهایی و پایداری جوش بهطور مستقیم به عناصر سازنده سیم جوش بستگی دارد. مطابق با الزامات استاندارد DIN8559، مقادیر شیمیایی مجاز برای مفتول SG2 شامل موارد زیر است:
- کربن (C): بین 0.06% تا 0.14%
- منگنز (Mn): از 1.40% تا 1.60%
- سیلیسیم (Si): در بازه 0.80% تا 1.00%
- فسفر (P) و گوگرد (S): حداکثر 0.025%
خواص مکانیکی و میزان استحکام سیم جوش SG2
این سیم جوش به دلیل برخورداری از ویژگیهای مکانیکی عالی، انتخابی ایدهآل برای ساخت مخازن، صنایع خودروسازی و سازههای فولادی سنگین محسوب میشود. خواص فلز جوش پس از عملیات (در صورت استفاده از گاز CO2 یا میکس آرگون) به این شرح است:
- تنش تسلیم (Yield Strength): حداقل 420 MPa
- استحکام کششی نهایی (Tensile Strength): در محدوده 500 MPa تا 640 MPa
- درصد ازدیاد طول (Elongation): حداقل 22%
- مقاومت ضربهای (Impact Energy): حداقل 47 J در برودت -20°C
الزامات فنی، تستها و تولید مطابق DIN8559
روش نمونهسازی و انواع تست
برای تایید تطابق سیم جوش با استاندارد DIN8559 SG2، نمونهسازی و تستهای متعددی انجام میشود:
- تستهای مخرب (DT): شامل تست کشش (Tensile Test)، تست خمش (Bend Test) و تست ضربه شارپی (Charpy V-notch) روی نمونههای استاندارد جوشکاری شده.
- تستهای غیرمخرب (NDT): بررسی چشمی (VT)، تست مایعات نافذ (PT) و رادیوگرافی (RT) برای اطمینان از عدم وجود ترک، تخلخل و ناخالصی در فلز جوش.
- آنالیز کوانتومتری: برای تایید دقیق ترکیب شیمیایی قبل و بعد از کشش مفتول.
نوع پوشش سیم جوش SG2
سیم جوشهای SG2 معمولاً با یک لایه نازک و یکنواخت از مس (Copper-Coated) پوشش داده میشوند. ضخامت این پوشش مسی باید کاملاً کنترل شود (معمولاً کمتر از $0.3\%$). نقش این پوشش جلوگیری از زنگزدگی سیم در طول انبارداری و همچنین بهبود هدایت الکتریکی در نازل تورچ جوشکاری است.
نوع بستهبندی سیم جوش SG2
بستهبندی سیم جوشها بر اساس وزن و نوع مصرف صنعتی در استاندارد تعریف شده است. در گرمسار اسپرینگ، سیم جوشهای SG2 در قالبهای زیر عرضه میشوند:
- قرقرههای پلاستیکی: با وزنهای 5 و ۱۵ کیلویی (مناسب برای دستگاههای جوشکاری نیمهاتوماتیک).
تمامی بستهبندیها دارای وکیوم هستند تا از اکسیداسیون سطح سیم جلوگیری شود.
خرید سیم جوش SG2 و مفتول صنعتی از گرمسار اسپرینگ
انتخاب سیم جوش مطابق با استاندارد DIN8559 SG2 نقش حیاتی در کیفیت نهایی سازههای فلزی دارد. مجموعه گرمسار اسپرینگ با بهرهگیری از ماشینآلات پیشرفته و کنترل کیفیت دقیق، انواع سیم جوش و مفتول صنعتی را با تضمین آنالیز شیمیایی و خواص مکانیکی تولید و به بازار عرضه میکند. برای دریافت مشاوره فنی و استعلام قیمت، با کارشناسان ما در تماس باشید.
